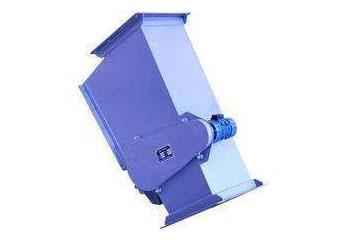

说说电磁管道除铁器的结构装置组成

　　本篇章讲一讲一种结构简单、散热效率高、适合电磁除铁器大型化进行发展的管道除铁器。其结构装置组成如下：

　　该机中包括放置了中磁线圈的圆环型空腔、磁铁芯、热管冷凝段、工作介质、中间隔板，其特征是把电磁式除铁器做成了一个整体的热管道结构，以中间隔板将其分成了上下两个部分，下部是为除铁器的发热部分，即为缠绕于磁铁芯外面的线圈用作热管的蒸发段;线圈外即放置电磁线圈的圆环形空腔内充满工作介质。

　　线圈的冷却方式整体按热管的方式进行，通过工作介质的相态变化将线圈产生的热量传输出去。由于相变时可在饱和温度中吸收或是放出了大量热量，所以可以保障线圈于恒温中工作，同时也为热管冷凝段的冷却提供了有益条件。将线圈浸泡在工质之内的冷却作用好，而且蒸发冷却工质用量较少，经济性较好。

　　热管冷凝段的布置和结构取决于冷却方式的选择，冷却方式有自然冷却跟强制冷却，通常来说强制冷却要高于自然冷却，强制冷却按照采用的介质不同又有风冷和水冷之分。

　　该电磁管道除铁器便可采用强制风冷冷却方式，又可采用强制水冷冷却方式。若采用强制风冷冷却方式，风源可放置在磁铁芯的上方，热管冷凝段设有横向肋片来强化传热，流道沿径向布置，风源发生的风横掠热管冷凝段，传热的系数较大，传热成果较好。若采用强制水冷冷却方式，只要在热管冷凝段适当位置布置折流板。

　　该管道除铁器的优点是工质的冷却采用热管的冷凝段与采用传统的冷凝器相比不但传热作用较好，而且流程短，流动阻力较小，减少了动力设备的应用，使得该类型的电磁除铁器运行成本较低。该电磁除铁器结构简单，冷却强度高，性能优良，安全牢靠。
