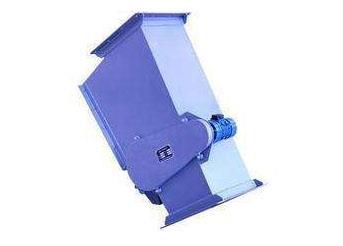

说一说管道除铁器的结构与除铁过程

　　据了解，管道除铁器串接于输料管道中,用于自动清理掉混杂在非磁性粉状物料中的含铁颗粒,包括供物料流动经过的物料腔,物料腔一端设有入料口，物料腔另一端设有出料口和出铁口，物料腔与物料接触的内壁采用了非导磁的材料制成。

　　物料腔侧部安装有密闭的磁系工作舱，磁系工作舱内安装有磁系回转装置，磁系回转装置安装有用于吸引物料中的含铁颗粒的磁系，磁系回转装置连接有动力装置，物料腔内壁固定安装有耐磨陶瓷片。

　　耐磨陶瓷片上设有沉孔，沉孔内粘接有焊接垫片，焊接垫片焊接在物料腔的内壁上，沉孔的孔口粘接有用于堵住沉孔的圆形瓷片。由于物料腔的内壁采用了耐磨陶瓷片作为内衬，较大地增进了物料腔的使用寿命。

　　该管道除铁器的除铁工作过程如下∶

　　含有铁颗粒的物料由输料管道进入管道式除铁器的入料口，在重力作用下沿着物料腔的内壁向下方进行流动，此时，磁系工作舱里面的链条带动永磁块沿着物料腔的外壁、由入料口向出料口方向运动，在永磁块的吸引力作用下，物料腔里的铁颗粒贴于物料腔内壁上和永磁块一起运动。

　　末后，物料从出料口被排出，铁颗粒继续贴着物料腔内壁的弯曲部分运动，随着弯曲部分的半径变大，永磁块与物料腔外壁的距离越来越远，对铁颗粒的吸引力越来越小，铁颗粒终究在重力作用下脱离了物料腔的内壁，向下掉落在出铁口中被排出，实现自动除铁和自动卸铁。

　　因在管道除铁器出铁口的出口处安装了除尘装置，将铁颗粒中混有的少数物料经负风口吸走，继而增进了铁粒的品位，吸走的物料被管道输送到入料口，再进行选别。
